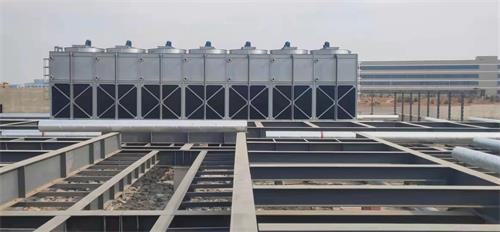

方形橫流式玻璃冷卻塔產品簡介

　　方形橫流式玻璃冷卻塔獲得的"節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時(例如晚上)，電機開低速，冷卻塔噪聲可低3-5dB(A)。此外用雙速電機節能顯著，經測算，多臺冷卻塔配單速電機時，雖然在空氣濕球濕度低時可停部分電機節電，但仍比用雙速電機多耗電40%(以年計)。

　　本產品還獲得的國家專利“方形逆流式冷卻塔用斜梯形波填料片”，經千次測試，其熱力、阻力特性均優于其它填料。

　　產品性能與選擇

　　1、設計參數：工業塔為：空氣濕球溫度τ=28℃，進塔水溫τ1=42℃　出塔水溫τ2=32℃

　　2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度τ，然后再根據熱力性能曲線確定型號。

　　3、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。

　　4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。

　　5、冷卻塔的基礎所承載荷見“基礎埋板及載荷表”。

　　6、冷卻塔的進出水管方向可按90°、180°、270°旋轉。

　　7、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分數據。

　　8、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。

　　9、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。調整方法參見圓形逆流塔。

　　10、風機可短時低速倒轉以消冰。

　　11、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。

　　12、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。

　　方形冷卻塔結構特點

　　(1)填料：采用國家專利產品--斜梯形波填料片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃，耐低溫-50℃，阻燃性好。

　　(2)電機：清華大學電機系設計，由營孟津電機廠制造的國家專利產品一變扭矩變極低噪聲節能電機，密封防水性能好，耐高溫、效率高、噪聲小。

　　(3)減速裝置：功率≤11/5.5KW的減速裝置，采用滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。功率≥15/7.5KW的減速裝置，采用齒輪減速方式，電機安裝在風筒外部。

　　(4)風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、高效率、機翼形玻璃鋼葉片，噪聲小，效率高，葉片角度可調。

　　(5)收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。

　　(6)吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，以達到最大的降噪效果。

　　(7)吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。對于小塔設蘑菇型吸聲柵。

　　(8)滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。

　　(9)檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。

　　(10)下塔盤：淺水盤及深及深水盤的冷卻塔設有下水盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。

　　(11)支架：冷卻塔鋼支架，鍍鋅并涂環氧瀝青漆防腐，緊固件都采用鍍鋅螺栓。

　　方形橫流冷卻塔使用說明

　　方形橫流冷卻塔的日常維護，需要經常保養，以便提高方形橫流冷卻塔的壽命。因此我們要對方形橫流冷卻塔經常進行必要的維護保養，其日常維護措施如下：

　　(l)每兩周停機檢查一次方形橫流冷卻塔皮帶的松緊度，不合適時要調整。如果幾根皮帶松緊程度不同則要全套更換;如果冷卻塔長時間不運行，則最好將皮帶取下來保存。

　　(2)對使用齒輪減速裝置的每一個月停機檢查一次齒輪箱中的油位，油量不夠時要補加到位。此外，冷卻塔每運行六個月要檢查一次油的顏色和黏度，達不到要求必須全部更換。當冷卻塔累計使用5000h后，不淪油質情況如何，都必須對齒輪箱做徹底清洗，并更換潤滑油。齒輪減速裝置采用潤滑油一般多為30號或40 號機械油。

　　(3)由于冷卻塔風機的電動機長期在濕熱環境下工作，為了保證其絕緣性能，不發生電動機燒毀事故，每年必須做一次電動機絕緣情況測試。如果達不到要求，要及時處理或更換電動機。

　　(4)要注意檢查填料是否有損壞的，如果有要及時修補或更換。

　　(5)風機系統所有軸承的潤滑脂一般一年更換一次。

　　(6)風機的傳動皮帶使用壽命一般為5000 - 8000h，累計達到時間后應更換新的傳動皮帶。

　　(7)風機的傳動軸應每6個月校正準心度一次，并檢查軸節墊片和螺栓有無變形和松動現象，及時消除隱患。

　　(8)當采用化學藥劑進行水處理時，要注意風機葉片的腐蝕問題。為了減緩腐蝕，要每年清除2次葉片上的腐蝕物，并均勻涂刷防銹漆和酚醛漆各一道或者在葉片上涂刷一層0.2mm厚的環氧樹脂，其防腐性能一般可維持2 -3年。

　　(9)在冬季方形橫流冷卻塔停止使用期間，有可能因積雪而使風機葉片變形，這時可采取兩種辦法避免：一是停機后將葉片旋轉到垂直于地面的角度緊固;二是將葉片或連輪轂一起拆下放到室內保存。

　　(10)在冬季方形橫流冷卻塔停止使用期間，有可能發生冰凍現象時，要將玲卻塔集水盤和室外部分的冷卻水系統中的水全部放光，以免凍壞設備和管道。

　　(11)方形橫流冷卻塔的支架、風機系統的結構架以及爬梯通常采用鍍鋅鋼件，一般不需要油漆。如果發現生銹，再進行去銹刷漆工作。
